边缘融合百科

边缘融合简介

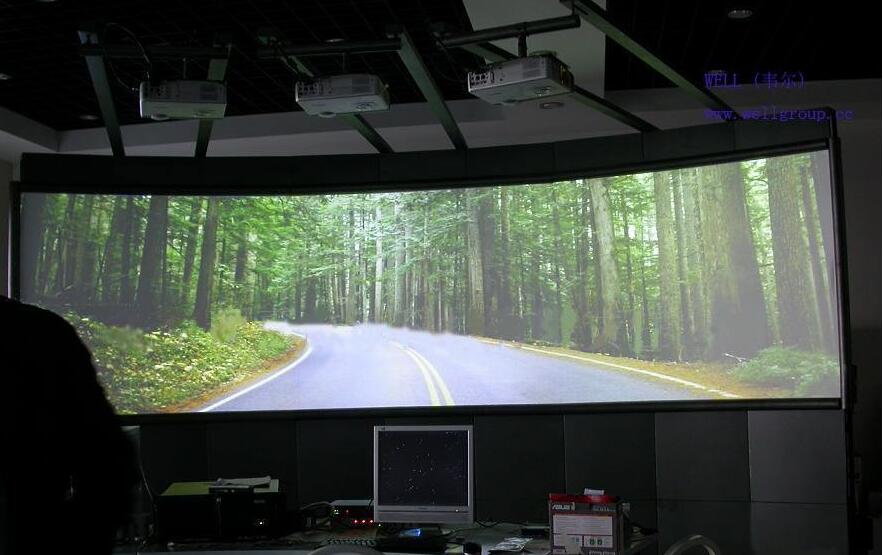

边缘融合是目前异形投影以及大面积投影比较受欢迎的投影技术，它能够将几台投影机的画面进行无缝隙重叠，这样投射出来的画面更加清晰亮丽，并且尺寸也更大。投影融合技术的工作原理是当两台或更多的投影机投射出的画面会有一部分重合时，通过融合技术将重合的部分的光亮降低，让整个画面的亮度变得一致。

边缘融合技术原理

边缘融合技术就是将一组投影机投射出的画面进行边缘重叠，并通过融合技术显示出一个没有缝隙更加明亮，超大，高分辨率的整幅画面，画面的效果就象是一台投影机投射的画面。当二台或多台投影机组合投射一幅画面时，会有一部分影象重叠，边缘融合的主要功能就是把二台投影机重叠部分的灯光亮度逐渐调低，使整幅画面的亮度一致。

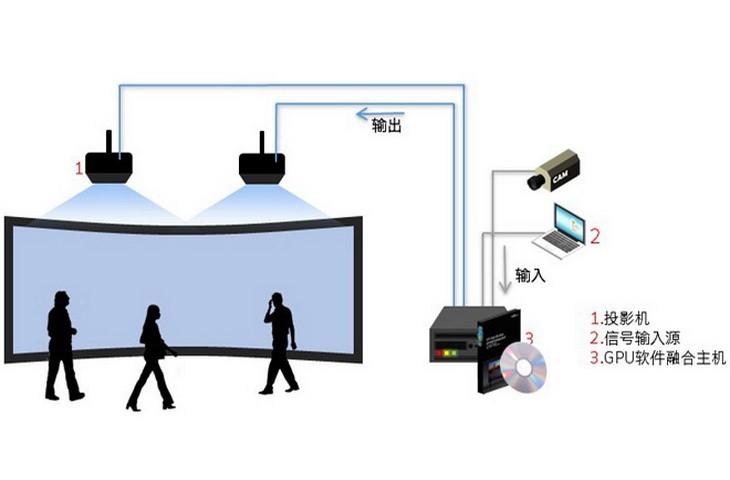

边缘融合设备组成

1、投影机(选用)：根据需求定制，一般为工程投影机

2、融合软件/融合设备融合投影

3、数字内容高/标清影片、三维动画、CG特效等

4、主机：i5/GTX1060/4G/500G/工控机箱

5、线材：视频线、布线、线槽等

6、金属支架：定制

7、显示设备：投影软/硬幕、LED拼接屏、液晶屏等

8、多屏宝(选用)：根据通道数量、展示需求决定

9、音响系统：立体音响、功放、麦克风等设备

边缘融合特点

1、实现真正的无缝拼接;

2、边缘融合的显示效果容易受环境光影响，适合在光线较暗的环境中使用;

3、边缘融合对屏幕尺寸大小基本没有限制。

边缘融合发展历程

边缘融合并不是一下子就达到现在的效果，它也经历了很多发展的过程，不断完善才有了现在这么受欢迎的状态，边缘融合主要有以下三个发展历程：

1、简单拼接

开始只是将两台投影机进行边缘的拼接，并没有进行重叠，在呈现的效果上来看画面中会出现一道缝隙，感觉把整个画面分割开一样，如果做了亮度的加强这条缝隙还能呈现为白色，如果没做处理画面中会有很明显的线条，效果相当丑。

2、简单重叠

后来人们发现可以将两台投影机投射出来的画面进行一个部分重叠，但是刚开始并没有进行重叠部分的淡化，还是会有一个亮光呈现在画面中。

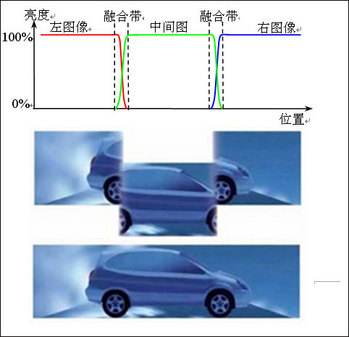

3、融合处理

随着科技的发展以及人们审美需求的提高，将投影机的亮度线性一边进行衰减处理，另外一边进行增加处理，这样两者相抵呈现出一个完整的画面。

为什么选用边缘融合

许多大型会议对投影的需求比较高，可是一台投影机有时通常不能满意画面的请求，多台投影机进行普通拼接又会呈现缝隙;还有许多投影遭到屏幕的形状的约束画面不行完好;这时候边缘融合技能的出现就大大处理了这些问题。正是因为边缘融合能够处理这些状况所以才越来越多的被运用到投影中去。

边缘融合设计步骤

一套完整的边缘融合的设计步骤主要有以下几步：

1、确实投影画面的尺寸大小。

2、确定好尺寸之后决定使用多少台投影机。

3、选择适合的投影机，需要考虑亮度、分辨率都比较高的投影机。

4、根据使用的场合选择屏幕，可以是弧形、球形、曲面等。

5、边缘融合处理器，要想完成融合效果少不了融合处理器。

6、安装调试，校准屏幕和投影机，使得画面更加完美。

边缘融合的方式

边缘融合技术就是将多台投影机投射出的画面进行边缘重叠，用融合技术显示出一个没有缝隙的完整画面。边缘融合使用到的技术方式主要有以下几种：

1、投影机横向排列：多台投影机的排列可以投射出更宽的画面，因为现在人们对视觉的要求越来越好，这种方式能够满足人们对超清亮丽画面的需求。

2、投影机垂直排列：相较于横向排列，垂直堆积的方法也越来越受大家的欢迎，在广告以及活动现场等的使用比较广泛。

3、多台投影机堆积：很多场合会需要呈现更加亮丽更加大的画面效果，这时候就需要更多的投影机堆积出超大的画面。

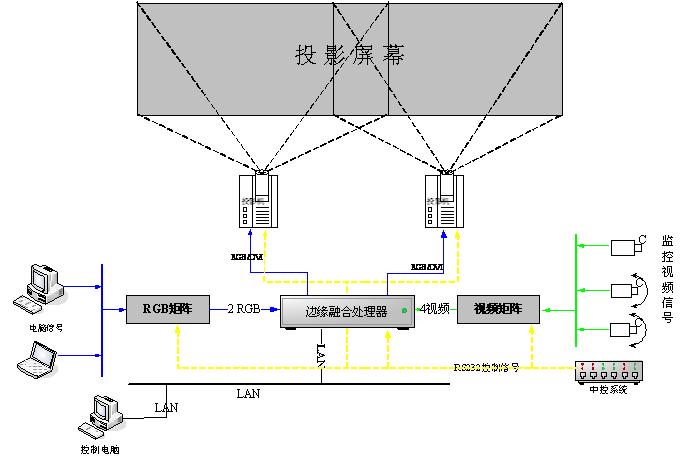

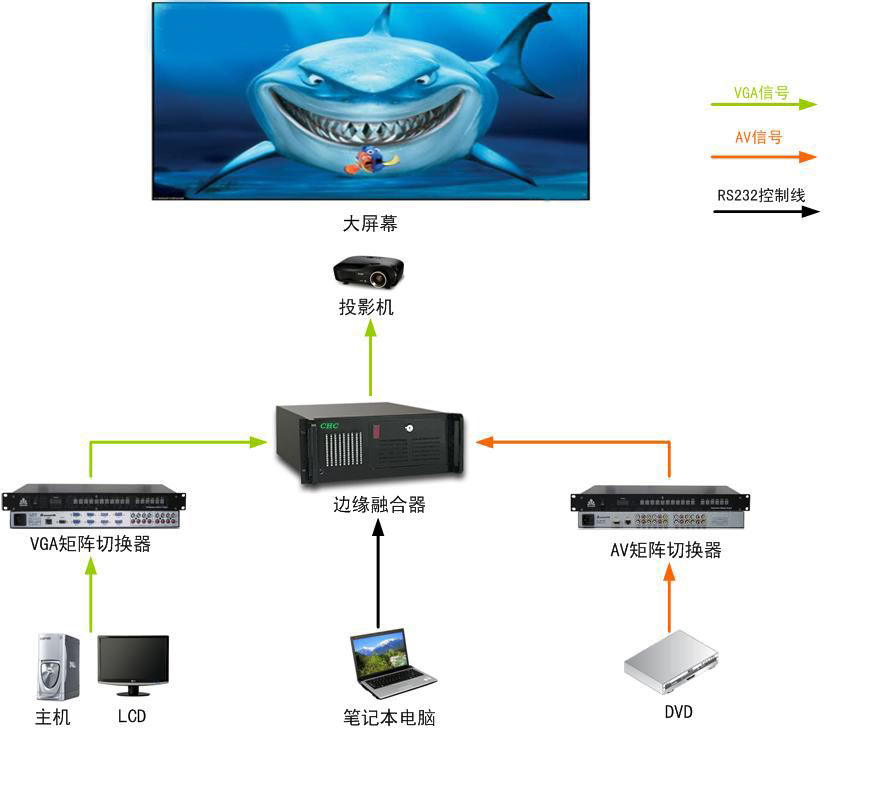

边缘融合处理器

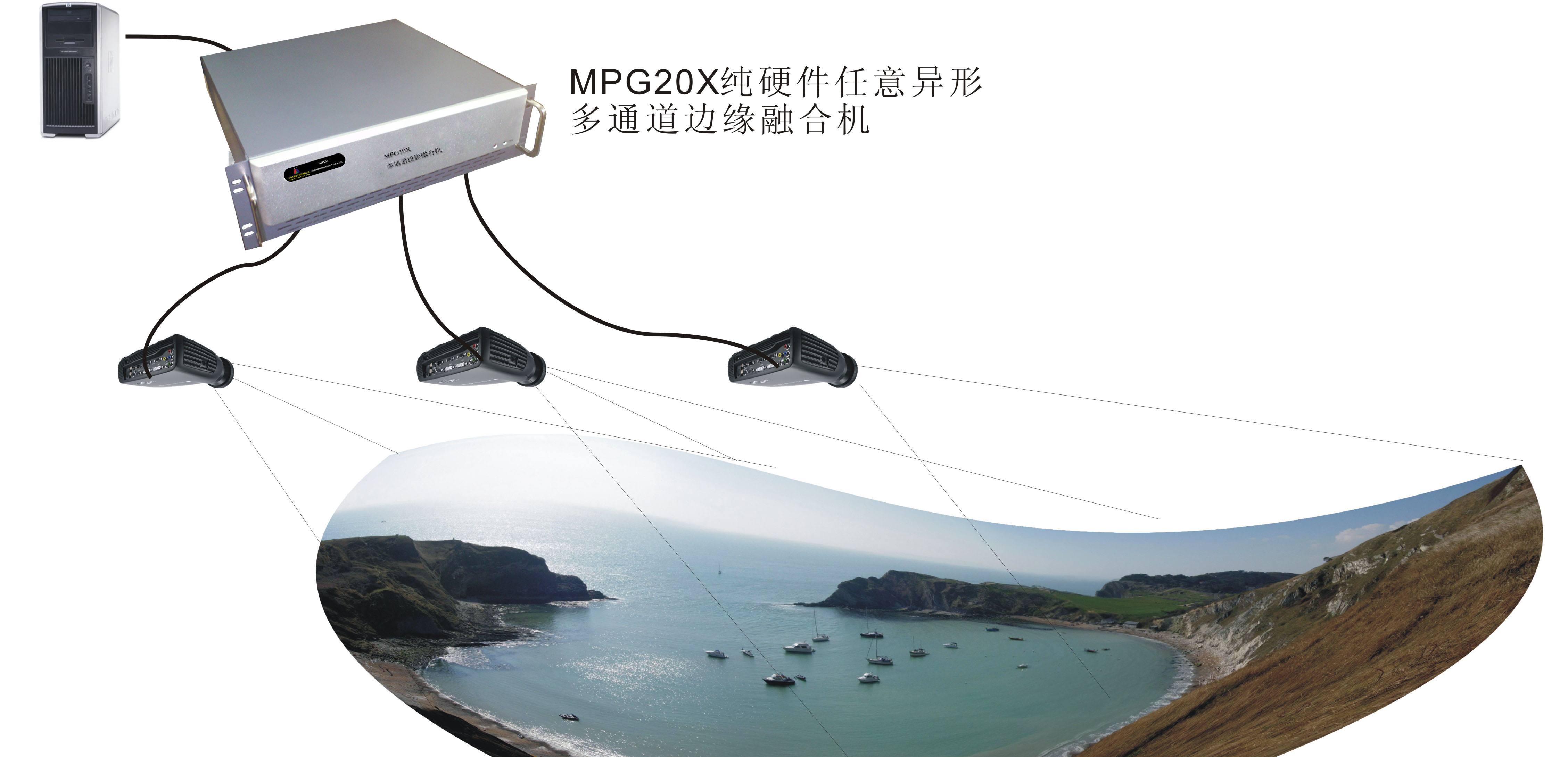

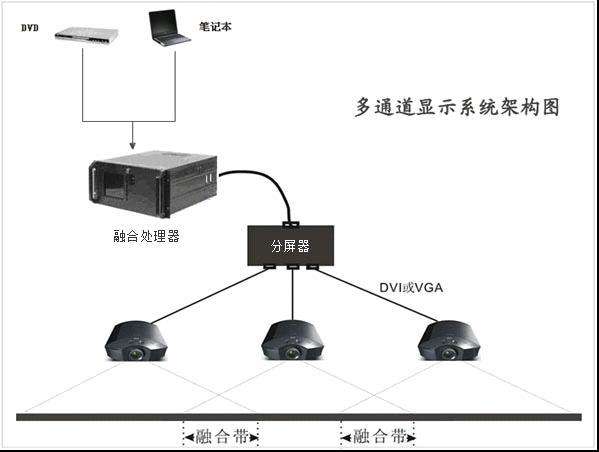

边缘融合处理器是将多组投影机投射出的画面进行边缘重叠，并通过融合技术显示出一个没有缝隙更加明亮，超大，高分辨率的整幅画面，画面的效果就象是一台投影机投射的画面的投影机融合处理系统。采用分布式设计理念，将信号接入、画面拼接、融合带处理等相关功能从系统上区分开，使得不同的功能在各自独立的硬件中处理实现，很大程度提升了设备的稳定性。内置多画面拼接处理器和融合生成两大功能，简化无缝投影显示系统的构架，信号源、融合器、投影机三点一线的结构即可完成无缝投影显示系统。

边缘融合设备选择标准

1、投影机

投影机的选用一定要注意投影机的亮度、分辨率和均匀度，其中比较常见的投影机产品是CRT，LCD，DLP，LCOS等。

2、屏幕

屏幕的选用一定要注意屏幕的材质、屏幕的增益以及半增益视角、均匀度、平整度、分辨率、对比度、超大无缝等。

边缘融合软件

软件融合是将多台投影机画面完美融合成一幅画面，打破传统仅限一台投影机投影画面。

边缘融合软件的作用主要体现在以下几大方面：

播放模块

可以根据具体的需求调整画面的显示比例，支持多窗口显示，支持视频图片的任意切换。

桌面模块

配合采集板块可以多窗口显示，还能够跟其他的软件技术相结合使用。

控制模块

能够支持使用第三方软件进行控制，灵活性很强。

矫正模块

可以自动进行几何矫正和手动矫正，根据矫正来定义显示形状，投影机的颜色自动矫正。

软件融合和硬件融合的区别

软件融合是指通过融合软件，结合计算机将两台或多台投影机投射的画面进行处理融合，最终展示出一台投影机画面的效果。

硬件融合在原理上与软件融合没有区别，主要在于硬件设备上，软件融合是将融合技术融入到软件及服务器中，硬件融合是使用单独的硬件设备，链接各个投影机通道，达到融合效果。

总而言之，只要是利用显卡或电脑进行边缘融合的都称为软融合，真正的纯硬件融合器是基于单片机技术开发的，纯硬件融合器是通过多年的单片机技术研究改进，并不断吸收国外的先进技术，专门为展览展示研发的纯硬件融合器，拥有自主知识产权，与软件融合器相比具有压倒性优势。还有一个巨大的区别就是软件融合相比硬件融合要便宜。

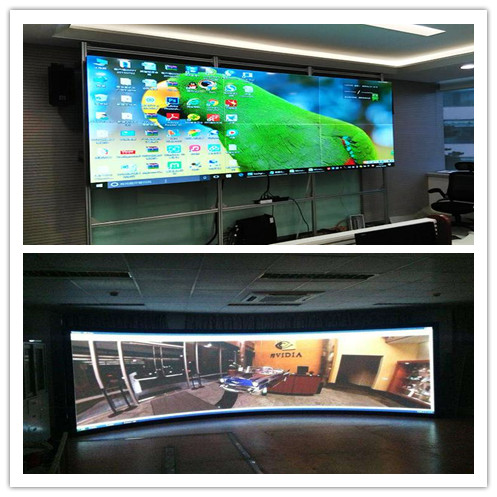

无缝拼接与边缘融合的区别

无缝拼接技术并非完全“无缝”，而超窄边拼接，多用于led拼接屏、液晶拼接屏、触摸拼接屏等多块显示屏拼接成一块完整的大屏中。具有高亮度、高对比度、高色彩饱和度、高可靠性、纯平展示、使用寿命长、智能化控制管理、多组合模式等特点。

边缘融合技术就是多台投影机投射出的画面进行边缘叠加，通过融合技术将融合区域的高亮度进行几何矫正、对比度调整，显示出一幅完整的画面，相对于原来的画面更加明亮、色彩更明艳，效果就像是一台顶级投影机投射出来的完整画面。具有增加饱和度、增大图像尺寸、增加图像亮度的特点，适用于环幕、弧幕、球幕等个性化展示需求。

两者明显的区别是：1、无缝拼接会有一条很细小的边缘;边缘融合则是一副完整的画面。2、无缝拼接多用液晶屏拼接，不用投影机;边缘融合多用投影机，将投影机投射出来的画面进行拼接融合。

两台投影机融合步骤

1、投影机摆放：投影机的数量和摆放的位置需要根据用户自身需求而定。

2、显卡设置：显卡设置主要是对画面融合带进行设置，画面重叠的部分可以通过显卡融合来实现。

3、投影机点校正：融合后使用投影机内部的点校正，直到投影画面完全融合为止。

4、边缘融合：最终呈现出一幅完整的画面。

投影融合色差问题

投影机色差是肯定要考虑的，如果投影机本身就存在色差的话，如果这个色差不明显的话，是可以通过软件或是投影机来调节的，但是如果是很明显的色差的话，那就比较难调节了，一般做融合的话都是新的投影机，也就是使用时间相同，那样色差问题也就不存在了。

边缘融合报价

软件边缘融合报价

软件融合是指通过融合软件，结合计算机将两台或多台投影机投射的画面进行处理融合，最终展示出一台投影机画面的效果，根据通道不同，软件、硬件设备也有一定的价格差异。

1、投影机根据需求定制：4000-24000/台

2、融合软件(融合投影)：6000-8000/套

3、数字内容(高/标清、内容等决定) ：3500-6000/分钟

4、主机(i7/高端独显/4G/500G/工控机箱)：6000-8000/台

5、线材(视频线、布线、线槽等)：2000-4000/套

6、金属支架定制：400-1000/个

硬件边缘融合报价

硬件融合在原理上与软件融合没有区别，主要在于硬件设备上，软件融合是将融合技术融入到软件及服务器中，硬件融合是使用单独的硬件设备，链接各个投影机通道，达到融合效果。

1、投影机根据需求定制：4000-24000/台

2、融合软件(融合投影)：6000-8000/套

3、主机(i7/高端独显/4G/500G/工控机箱)：6000-8000/台

4、线材(视频线、布线、线槽等)：2000-4000/套

5、金属支架定制：400-1000/个

6、融合设备通道数量、设备档次、数字内容清晰度：8000-20000/两通道

边缘融合优势

1、增大画面尺寸、画面更完整

显然，多台投影机投射出来的画面肯定比一台投影机投射出来的画面尺寸更加，也会使得一个画面更加完整的展现。

2、增加图像亮度

如果是一台投影机投射出来的画面，当尺寸被放大时亮度就会降低，而多台投影机投射出来相同大小的画面会保持原有的亮度。

3、图像分辨率更高

两台投影机分别投射出图像的一部分，那么这样展现出来的图像分辨率自然也就提高了。

4、缩短投影机投射距离

无缝拼接技术的出现必然会使得投影距离缩短，因为投影距离等于镜头焦距乘屏幕宽度，所以投射的屏幕宽度小了，投影距离也就短了。

5、特殊形状屏幕上成像(弧幕或球幕)

如果是在一个球形的屏幕上，一台投影机需要较远的距离才能投射出覆盖整个屏幕的画面，而多台投影机的组成就能够在短距离内投射出整个画面。

6、增加画面层次感

采用了投影融合技术，能够有效的提高画面的分辨率和亮度，那么投射到高质量的投影幕上，呈现出来的画面也就更加的有层次感了。

边缘融合实际应用

1.影院

2.多媒体广告屏

3.展馆

4.各种指挥中心

5.会议中心

6.机场、地铁

边缘融合未来发展趋势

在未来的三到五年内，边缘融合技术将会成为整个投影融合行业的主流，加上近年来网络技术提高和市场普及，边缘融合技术更是受益匪浅，高性能的边缘融合设备在将来一定有更大更好的舞台发展。
