LED地砖显示屏的结构和安装流程

 LED地砖显示屏是一种很好的展示方法,展示的信息量大,内容可以随时更新,并且有着非常好的广告和告示效果,非常引人的注意力。那么LED地砖显示屏的部件有哪些?其主要组成部件是:单元板、电源、控制卡、连线、单元板背面、单元板正面、开关电源和 LED 条屏控制卡。下面给大家详细介绍各个部件及其安装要点。

LED地砖显示屏结构

1、单元板

单元板是LED的显示核心部件之一,单元板的好坏,直接影响到显示效果的。单元板由LED模块,驱动芯片和PCB电路板组成。LED模块,其实是由很多个LED发光点用树脂或者塑料封装起来点阵。

2. 电源

一般使用的是开关电源,220V输入,5V直流输出。需要指出,由于LED显示屏幕属于精密电子设备,所以要采用开关电源,不能采用变压器。

3. 控制卡

我们推荐使用低成本的条屏控制卡,可以控制1/16扫的256x16个点的双色屏幕,可以组装出有成本优势的LED屏幕。该控制卡属于异步卡,就是说,该卡可以断电保存信息,不需要连接PC都可以显示储存在里面的信息。采购单元板的时候,要询问清楚参数。

4. 关于16PIN08接口

由于单元板和控制卡的厂家众多,所以单元板的接口式样众多,在组装LED屏的时候,必须先确定接口的一致性,才方便组装。这里只介绍常用的LED接口:LED行业编号:16PIN 08接口:他的接口顺序如下:2 A B C D G1 G2 STB CLK 16 1 N N N EN R1 R2 N N 15

5. 连线

分为数据线,传输线,和电源线。数据线用于连接控制卡和LED单元板的排线,传输线用于连接控制卡和电脑。电源线,就是用来连接电源和控制卡,电源和LED单元板。连接单元板的电源线的铜芯直径不小于1mm(毫米)。

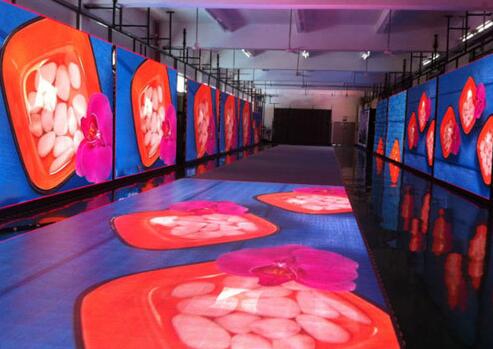

LED地砖屏

配件制作

1、排线(数据线)制作

排线和电脑机箱里面的数据线类似,只是线的宽度有点差异。可以在电脑城买到相关的材料。制作排线的材料有:排线,排线头,排线帽。制作步骤,把线头用剪刀剪平,然后放头排线头,(注意线和头的平衡),然后放进压线钳的中央,用力压紧,然后把线绕过来,安装排线帽。排线帽很重要,可以有效保护排线,让排线更加结实,不要省。

2、电源线制作

电源分为220V电源线 和5V电源线。220V电源线用于连接开关电源到市电,采用3脚插头,可以在五金店买到。这里着重讲述5V直流电的电源线,由于5V的电流比较大,采用铜芯直径在1mm以上的红黑对线(务必要红黑)。有条件的话,将线的两头装上金属件

3、RS232线制作

RS232线,用于连接电脑和控制卡,更新屏幕数据。这里需要用到DB9头和网线(可以在电脑城买到)。仔细观察DB9头,上面有数字的,将5连接棕,将3连接棕白。将网线夹紧,装好在DB9头。(这里很重要,一定要夹紧,自己用力拉几下,看看是否一拉就断)。然后用万用表测量一下两头,是否导通。这里需要指出,DB9的头分公头和母头的。计算机后面的属于母座,所以要买个公插对应。

【布线指南】

第1步:检查电源电压,找出直流正负 连接开关电源,将220V电源线连接到开关电源,(确认连接正确后,连接到AC或者NL接线柱)然后插上电。会发现电源有个灯会亮,然后用万用表,直流档测量一下V+ 和V-之间的电压,确保电压在4.8V-5.1V 之间,旁边有个旋钮,可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命,在亮度要求不高的场合,可以把电压调节到4.5V-4.8之间。确认电压没有问题后,断开电源,继续组装其他部分。

第2步: 先把电源关闭。将V+连接红色线,V-连接黑线,分别连接到控制卡和LED单元板,黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线。完成后,请检查,连接是否正确。

第3步: 连接控制和单元板,用做好的排线,连接。注意方向,不能接反。请注意,单元板2个16PIN的接口,1个是输入,1个是输出,靠近74HC245/244的是输入,将控制卡连接到输入。输出连接到下一个单元板的输入。

第4步: 连接RS232数据线,将做好的数据线一头连接电脑的DB9串口,另一头连接控制卡,将DB9的5脚(棕)连接到控制卡的GND,将DB9的3脚(棕白)连接到控制卡的RS232-RX。如果你的PC没有串口,可以到电脑城买条USB转RS232串口的转换线。

第5步: 再次检查连线,是否正确,黑线连接的是-V和GND。红线连接的是+V和VCC +5V。

第6步: 接通220V,正常情况下,电源灯亮,控制卡亮,屏幕有显示。如果不正常,请检查连线。或者查看错误检修。

外框制作

1、支架制作

根据不同的应用场合,外框要求不一样,内嵌安装的时候,不需要外框,但是需要一个安装支架。安装支架一般用铝型材,比较轻便,切割加工容易。我们也可以用万能角铁(就是有很多孔的直角形的铁条)。我们可以看到单元板背面有安装用的铜柱,是用来把单元板固定在支架,支架应该长一点,预留灯箱的安装孔。把单元板,控制卡,电源都固定在支架,数据线和220V电源线要绑在支架上,要绑好,打个结。

2、简易框制作流程

单元板亮度不一,或者应用的场合可能有水花,这个时候就需要在屏幕表面贴一个有机玻璃,有机玻璃一般采用茶色,或者暗红色的。有机玻璃可以在广告和装饰材料店买到,是按斤买的。我们采用薄一点的,太薄可能容易弯曲。这里需要提醒,由于有机玻璃的切割需要技巧,在买的时候,准备好尺寸,让店铺帮你切割

3、不锈钢框制作流程

不锈钢的外框,只是在简易边框的基础上,包一层薄薄的不锈钢皮。看上去美观,大方,增加附加值。至于包框的流程需要用到折边机,我们可以到厨具制作的小五金厂,代为加工。到专业LED外框专业制作店。专业店,差别就是包边的接缝的很小。

4、铝合金外框

我们可以到铝合金型材的材料店购买到符合屏幕厚度的材料,然后切割组装。

错误排除

1. 无显示

检查电源连接,确认电源灯和控制卡上灯是否亮,测量电源控制卡,单元板的电压,是否正常。 如果电源正常,请检查控制控制卡与单元板的连接。采用替换配件的方法,排除错误。

2. 显示混乱

情况1,2个单元板显示相同的内容。--请用软件,重新设定屏幕的大小。

情况2,很暗。--请用软件,设定OE电平。

情况3,隔行亮。数据线接触不好,请重新连接。

情况4,某些汉字显示不正常。--属于正常,不在国标字库内的汉字和符号。

情况5,屏幕某些区域没显示。更换单元板。
